煤矿综、连采监控及分析系统

意义：

■　煤矿综、连采工作面主要设备的数据都可在地面调度室显示，如果要详细的掌握综、连采工作面的实时数据和历史数据，了解生产状况，就需要结合现代科技，对综采工作面进行全面的监测、数据整合、保存、处理、分析。

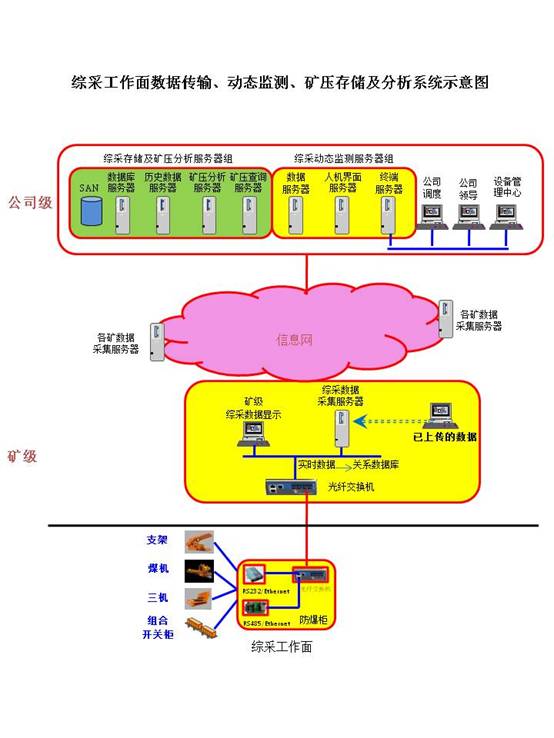

■　由于各厂家设备的通讯接口和通讯协议不统一，数据不能互相传输，因此，如何将以液压支架、采煤机、三机为代表的工作面重要设备信息安全、可靠地传递到矿调度室，并通过技术手段将各矿工作面的动态数据、历史数据使用统一的平台传递到公司各主要管理部门是综 、连 采工作面数据传输及历史数据记录的关键 。

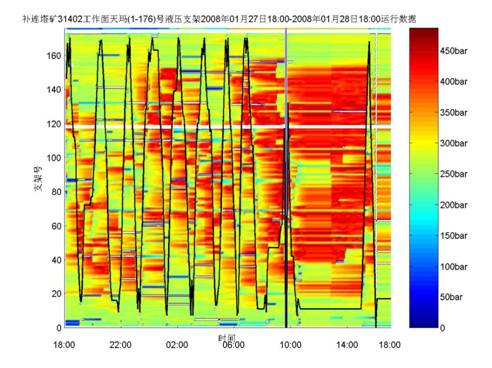

■　矿压数据分析涉及的专业技术较多，例如国外支架的矿压数据如何进入数据存储系统，利用什么技术手段分析数据，数据如何展示等。

■　采集综采工作面的数据是为煤炭企业实现综、连采工作面全面的数据监测、数据分析提供了准确的数据，为企业在能耗分析、设备利用率等方面打下坚实的基础。

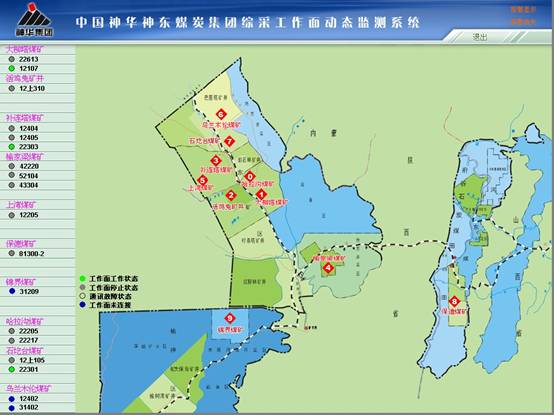

■　提供一个统一的门户给各业务部门，让业务单位能实时了解综采工作面的实时状态，同时提供主要设备电流历史曲线、矿压数据历史曲线，供查询分析。

解决方案:

■　全汉化：应用软件以中文浏览器界面，包括菜单、组态运行画面等；

■　界面美观：能明确的反映设备运行数据，部分内容以动态的图形显示；

■　数据集成：数据集成功能先进，可将各厂家的提供的 OPC 软件进行合并显示；

■　软件扩展能力：具备可开发具有程序标准接口的；

■　安全防护功能：给予用户或用户组以不同访问权限，对所使用的显示画面、命令、标签加以不同限制；

■　趋势功能：可在趋势图查询一段时间内的历史数据，也可将显示结果放大 / 缩小；

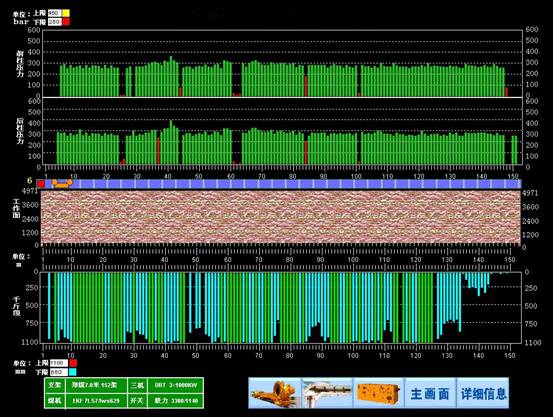

1 ）液压支架工作状况

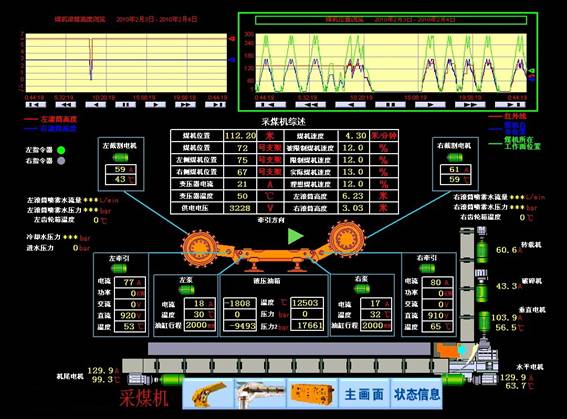

2 ）采煤机工作状况

3 ）刮板运输机、转载机、破碎机工作状况

4 ）组合开关工作状况

5 ）喷雾泵、乳化液泵工作状况

6 ）连采工作面采煤机、锚杆机、给料破碎机工作状况

7 ）实时状态及运行参数显示

8 ）实时报警

9 ）历史数据记录及曲线图

项目收益

■　分析设备故障原因，追查故障原因；

■　对综采工作面设备使用情况掌握，如掌握煤机、三机是否处于长时间的过载运行；

■　审核综采队上报的生产数据与记录的数据是否相符，提高公司管理水平；

■　规范数据，统一各厂商的设备运行数据单位；

■　提供液压支架、煤机、三机运行的准确数据，为设备管理中心、生产部等业务部门在设备选型、设备监测等提供可靠的基础数据；
