中国神华万利煤炭分公司布尔台综合自动化系统应用案例

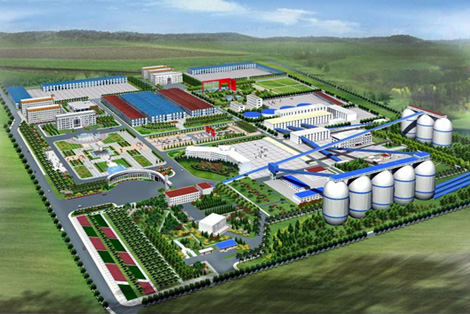

布尔台矿区工业场区

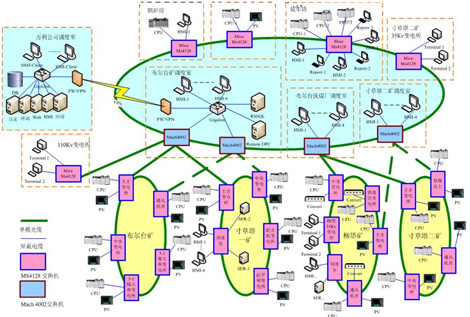

　　 布尔台地区系统结构图

　　布尔台地区有 4 个井，分别是布尔台、柳塔、寸草塔一矿和二矿，年产量分别是 2000 、 300 、 500 、 300 ，年总产量为 3100 ，采用千兆工业以太环网技术，地面一个环，每个矿井井下一个环，形成了比较完善的控制系统，无论从控制系统规模、覆盖范围，技术的先进性上在煤炭行业中都可称第一。

布尔台综合自动化系统内容：

　　综合自动化系统高度符合神华高产高效、少人生产的现代化模式，保证系统与神华已有的其它煤矿综合自动化系统结构和数据的兼容性和一致性，确保集团整个生产自动化系统的统一。我们的自动化系统贯穿于整个矿井、洗煤厂、装车站的设备

　　布尔台矿综合自动化分为三部分：

　　■　布尔台矿矿井自动化系统；

　　　　a 、自动化网络调度监控系统(含矿井、洗煤厂及装车站自动化网络集成)；
　　　　b 、矿井主运输监控系统；
　　　　c 、井下排水泵房三遥系统；
　　　　d 、井下变电所电力三遥系统；
　　　　e 、矿井通风机三遥系统；
　　　　f 、综采工作面采煤机与液压支架监测系统。

　　■　布尔台矿地面生产自动化系统；
